SIM800L Arduino Uno

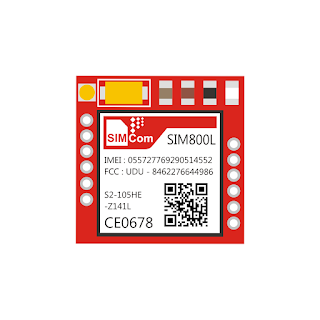

SIM800L merupan alat yang digunakan untuk menerima atau mengirim SMS, salah satu Module GSM/GPRS Serial  yang dapat kita Gunakan bersama Arduino Uno Ada beberapa type dari Breakout Board SIM800/SIM800L Berikut datasheet SIM800L mini Module :

Description:

Chip : SIM800L
- Voltage: 3.7-4.2V (datasheet = 3.4-4.4V)
- Freq : QuadBand 850/900/1800/1900Mhz
- Module size: 2.5cmx2.3cm
- Transmitting power
- Class 4 (2W) at GSM 850 and EGSM 900
- Class 1 (1W) at DCS 1800 and PCS 1900GPRS connectivity
- GPRS multi-slot class 12 default
- GPRS multi-slot class 1~12 (option)
- Temperature range Normal operation: 40°C ~ +85°C
- TTL serial port for serial port, you can link directly to the microcontroller. No --need MAX232
- Power module automatically boot, homing network
- Onboard signal lights all the way . It flashes slowly when there is a signal, it --- flashes quickly when there is  no signal

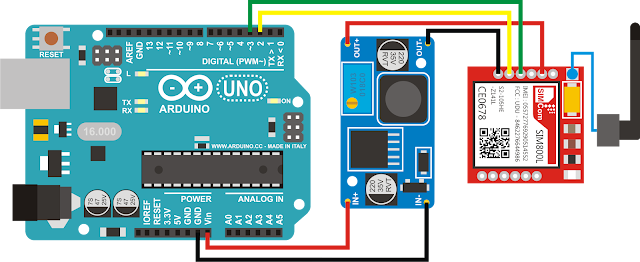

    Tegangan yang digunakan pada SIM800L yaitu 3,7V sampai 4,2V pin yang akan digunakan adalah pin RX, TX, VVC dan GND, pin Vin pada Arduino Uno memiliki tegangan paling besar yaitu 12v maka pada pengujian ini untuk mengubah tegangan dari 12v menjadikan 3,7v maka digunakanlah legulator untuk menurunkan tegangan agar menjadi 3,7v maka dapat dilihat dibawah ini :
